SP0702.08 : YB | Cảm biến lực | Cân điện tử | KELI | BENUI
Thông số chính :

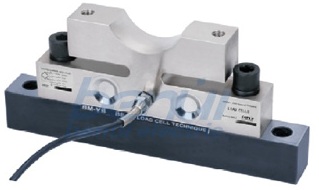

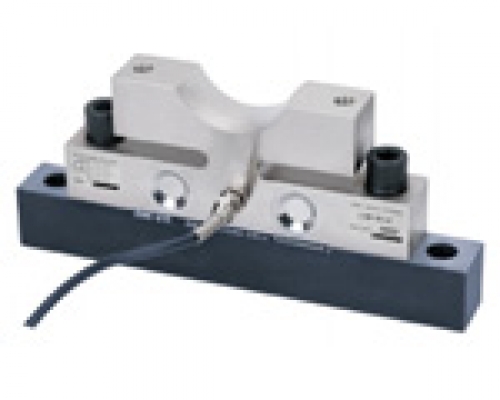

YB | Cảm biến lực | Cân điện tử | KELI | BENUI | Fish dorsal part loadcell

Cảm biến trọng lượng | Cảm biến lực | Loadcell | Cân điện tử | Bộ chỉ thị số | Đầu cân | Cân băng tải | Cân ô tô | Cân đóng bao | Phụ kiện /.

Thiết kế | Chế tạo thiết bị | Máy móc | Dây chuyền | Thiết bị sấy | Hệ thống pha trộn định lượng | Hệ thống điều khiển khí nén | Tích hợp từ các thiết bị công nghệ Bơm | Van | Cảm biến đo lường | Thiết bị khí nén SMC ( Nhật bản ) | Thiết bị điều khiển PLC của hãng Allen Bradley (Mỹ) | SIEMENS ( Đức )
Hãng cung cấp : KELI | ZEMIC | BENUI
Model : YB
Chất lượng : Bảo hành 18 tháng
 Catalog Video
Execution standard:
GB/T 7551-1997 Certificate
(eqv OIML R60)
Combined error: 0.015%

Sealed to IEC 529:
Protection grade: IP67 or IP68.
Protection against total immersion in water for 30 minutes at a pressure corresponding to a 1 m head of water.



Dimensions

(In mm. 1mm = 0.03937 inches)

CAP./SIZE

L

L1

L2

L3

L4

H

H1

H2

W

W1

M

N-D

R

1,2,3t

320

230

145

120

275

85

18

25

40

-

M12

2- Φ18

60

5,7,10t

310

240

145

120

275

100

18

30

50

25

M12

4- Φ13

60

15,20,30t

390

300

210

180

345

127

20

45

56

29

M16

4- Φ18

80

40,50,60t

500

395

235

200

445

173

21

67

86

45

M20

4- Φ22

90

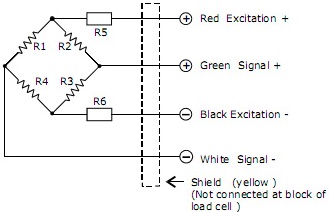

Circuit Diagram:

Electrical Termination
4 Core cable standard lengths:
1~3t: 3m, 5~10t: 6m, >=20t:10m
Diameter: Φ6
Connection:
Refer to the following drawing:

Notice: Do not change the length of cable, or lese, it will effect the sensitivity of loadcell.

Specification

Item Parameter

C3

Unit

Rated load (Emax):

1~60

t

Maximal numbers of load cell verification Intervals (Nlc):

3000

d

Minimum load cell verification intervals Intervals

( Vmin):

0.01

% of rated load

Rated output (Cn):

2.0±0.1%

mV/V

Combined error:

0.015

-% of rated output

Temperature effect on sensitivity(Tkc):

0.0012

=% of rated output/

Temperature effect on zero balance(Tk0):

0.0008

-% of rated output

Zero balance:

1.0

-% of rated output

Input resistance(Rlc):

775±5

Ω(Ohms)

Output resistance(Ro):

702±2

Ω(Ohms)

Insulation resistance:

≥5000

MΩ (Mega-Ohms)

Safe overload:

150

% of rated capability

Ultimate overload:

300

% of rated capability

Operating temperature range:

-20~+70/-20~+160

/ °F

Recommend excitation:

8~15

V( DC or AC)

Maximum excitation:

24

V( DC or AC)

Material of elastomer:

Alloy steel / Stainless steel

Protection class:

IP67/IP68
